在電梯維護過程中需要應用到各種各樣的檢驗儀器設備，比如鉗形表、溫濕度計、絕緣電阻測試儀、推拉力計、轉速表、游標卡尺、放大鏡、鋼卷尺、鋼直尺、磁力線錘塞尺、計時器、常用電工工具等，其中鉗形表是應用頻率非常高的檢驗儀器之一。

專業小問號？

CEM“秒懂”小知識

• 什么是鉗形表

鉗形表不需斷開電路就可直接測電路交直流電流的攜帶式儀表，在電氣檢修中使用方便，應用廣泛。與萬用表一樣，鉗形表也經歷了模擬式到數字式的歷程，在檢測電流的時候比萬用表更方便快捷。數字鉗形表由于儀表內置入了電流互感器，功能非常豐富，無需斷線即可測量交直流電壓、電流，電容，通斷性，二極管，電阻，溫度，頻率等參數。

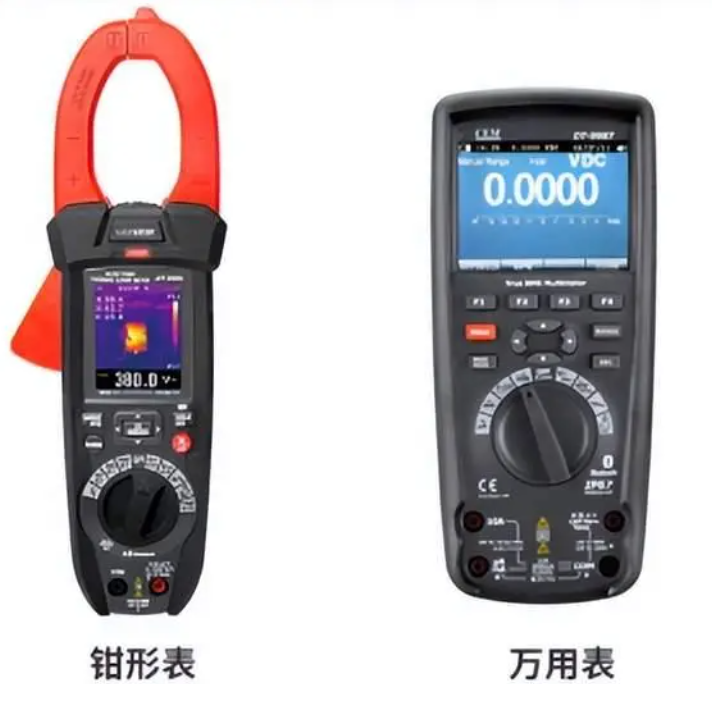

• 鉗形表和萬用表的區別

萬用表測試電壓、頻率等必須將萬用表接到被測目標兩端，測試電流還需要將被測線路斷開進行測試，對大多數現場檢測不是很方便，一般用來測試小電流。而鉗形表即開即用，不同尺寸的鉗口對應不同尺寸的導線。

鉗形表使用交流電磁感應的原理，可以測量比萬用表大很多的電流，即時測量，即時讀數，無需斷線，方便快捷。

• 鉗形表工作原理

鉗形表實質上由一只電流互感器、鉗形扳手和電流表所組成。電流互感器的鐵芯在捏緊扳手時可以張開，被測電流所通過的導線可穿過鐵芯張開的缺口，當放開扳手后鐵芯閉合。穿過鐵芯的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流，與二次線圈相連接的電流表便有顯示。

• 鉗形表的結構

鉗形表實質上由一只電流互感器、鉗形扳手和電流表所組成。

• 鉗形表分類

1. 根據結構及用途，可分為互感器式鉗形表和電磁式鉗形表。

互感器式鉗形表：由電流互感器和整流系儀表組成，只能測量交流電流，常用鉗形表。

電磁式鉗形表：可動部分的偏轉與電流的極性無關，交直流都可測。

1. 根據測量原理，可分為平均響應鉗形表和真有效值鉗形表。

平均響應鉗形表：測量的是平均值然后乘以正弦波的波形因數修正到有效值。

真有效值鉗形表：根據均方根算法直接測量有效值，如果被測信號存在嚴重畸變或者測量的根本不是正弦波信號，則兩臺測量數據相差很大。

總的來說，平均響應的鉗形表只能測試直流信號和標準正弦波信號，而真有效值鉗表可以測試所有輸出信號。

• 鉗形表的使用方法

1. 在進行測量前要先進行機械調零。

2. 選擇合適的量程，根據先選大量程再選小量程的原則，也可根據電器的銘牌值來估算。

3. 當使用最小量程進行測量時，可能會出現讀數不明顯的情況，這時需要將被測量的導線繞幾匝，以鉗口中央的匝數為準。此時讀數為：讀數=指示值×量程/滿偏×匝數

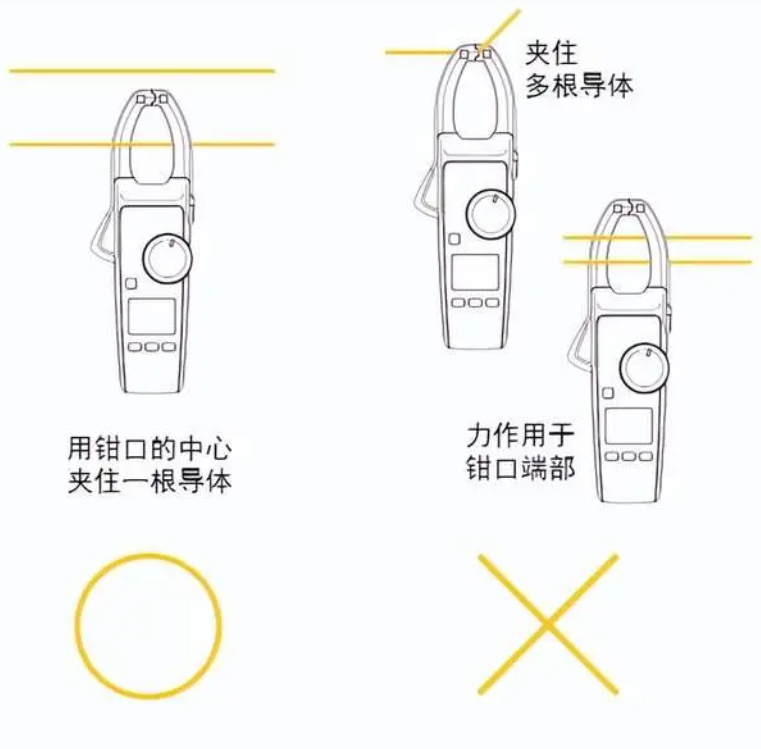

4. 在測量時，要使被測量的導線位于鉗口的中央處，并且使鉗口處于閉合緊密狀態，這樣可以有效地減少誤差。

5. 當測量完成后，要將裝換開關轉換到最大量程處。

• 鉗形表的選擇

被測電路所處的環境

被測電路所處環境負載是否平衡，電源品質是否良好。若信號為直流或標準正弦波信號，則可選用平均響應的表；若不是則選用真有效值的表。

鉗口大小

測量的載流導體有些是不規則的，鉗口太小，開口處不能緊閉會引起極大的誤差；鉗口太大，測量時不容易將載流體放置在鉗口中心，也將引起測量誤差。

安全級別

選擇高安全等級的鉗形表，最好在CAT Ⅲ以上。

根據被測參數

不同測試需求選擇不同的鉗表。

當今社會測量的主流鉗形表有哪些？我們?cè)撊绾芜x擇？可否推薦幾款便于攜帶且使用更簡單的鉗形表？

可以從具體應用需求出發，挑選合適的產品，接下來以華盛昌鉗形表相關產品為例。

產品推薦

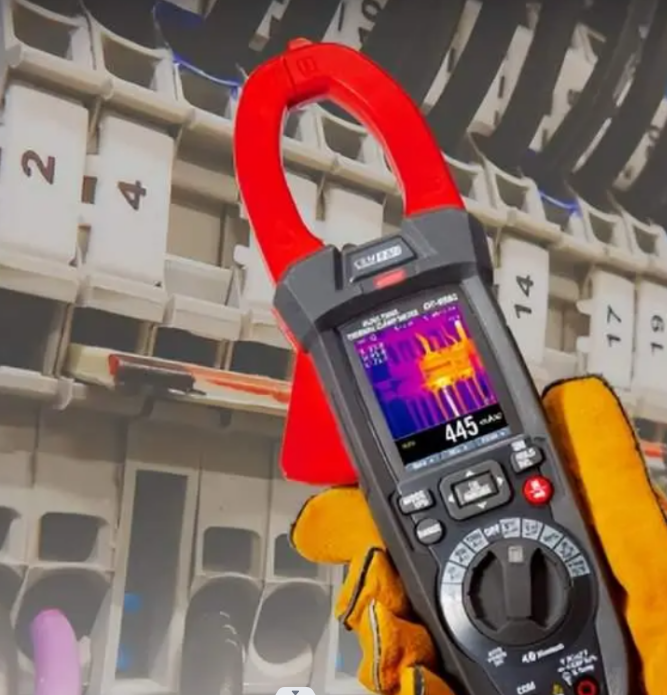

智能工業型熱像儀鉗形表

CEM華盛昌DT-9581

工作中，您需要一款多功能、安全、可靠且準確的鉗形表。華盛昌 DT-9581將紅外熱成像功能與鉗形表電氣測量功能相結合，提供一種在較安全距離內識別熱點和過載電路的可靠檢測方式，是一種多功能電氣檢測、故障排除和診斷工具。

• 產品概述

DT-9581是一款智能工業型熱像儀鉗形表，為交/直流真有效值鉗形表內置熱成像儀設計，具備高精度特點，可提供快速A/D轉換采樣時間，擁有數據記錄和趨勢捕獲功能。同時，此表可連接APP，進而提供多種智能功能，如在線更新軟件、PC校準等，配置的ThermView+軟件和云服務器支持將測量數據傳輸?shù)娇蛻舻闹悄苁謾C(jī)用于編輯和存儲。

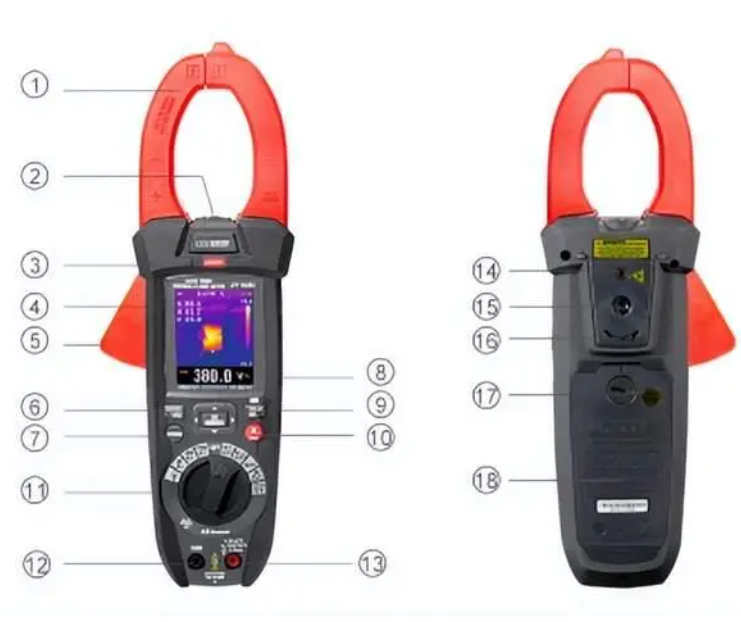

• 產品配置

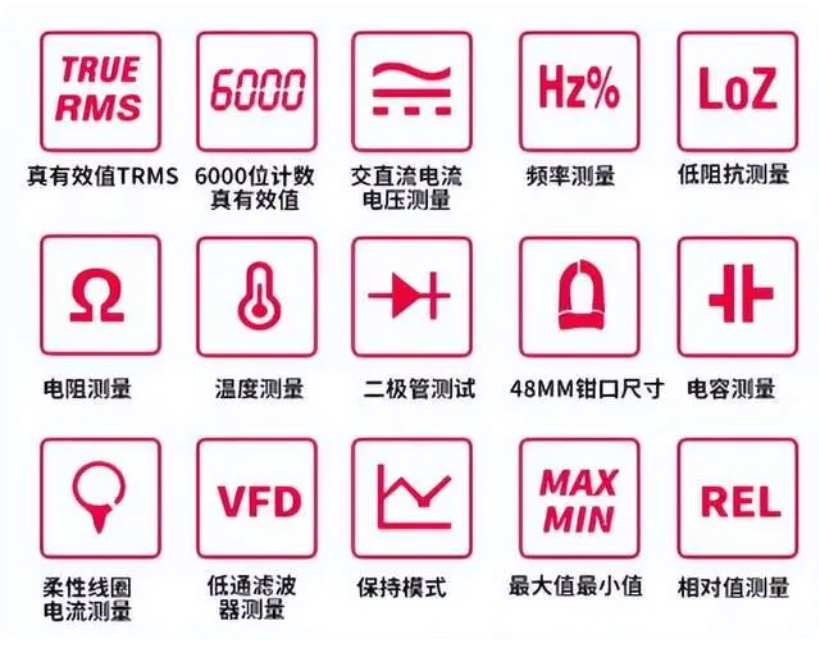

• 功能應用

1. 內置熱成像功能，可幫助工程師在檢測線路時，快速排查電氣設備、面板和變壓器等難以發現的電氣故障。

2. 48mm大尺寸鉗口，可測量交直流電流，適應多種測量工作需求。

3. 2.4英寸彩色TFT顯示屏，測量情況和數據清晰可見。

4. 6000位技術與模擬條雙顯示，真有效值測量，可以準確測量非正弦信號。

5. 60.00nF至100.0nF電容量程，可實現大電容快速測量

6. 非接觸交流電壓檢測，可測范圍100至1000V，如果存在規定范圍內的交流電壓，指示燈將點亮。

7. 可選配接柔性線圈，將交流電流測量范圍擴展至3000A，適用于測量狹小空間內的大尺寸導體。

8. K型熱電偶輕松測量溫度（量程范圍-20℃至1000℃），可用于空調維修檢測等日常工作。

9. 支持藍牙連接APP，可保存帶有測量數據的位圖。

10. 符合CAT Ⅳ 600V，CAT Ⅲ 1000V等國際安規等級，經久耐用，出廠前經過充分測試和校準。

• 產品優勢

使用熱像儀鉗形表能夠發現常規鉗形表無法識別的問題，有助于解決電氣作業的重要安全隱以及多種儀器的繁雜使用問題。

1. 集成化

DT-9581集成熱像儀與鉗形表“二合一”功能，內置的熱像儀功能有助于快速確定熱點，定位故障點。集成的熱成像儀可以幫助用戶快速獲取設備的熱度分布圖，讓用戶可以使用它從安全距離檢查高壓設備和變壓器的熱點，在維修之前快速安全地查看熱點位置。

1. 專業化

DT-9581是一臺具有真有效值測量功能的專業數字鉗形表，功能豐富，可用于測量電壓、電流、電阻、電導率、二極管、電容和溫度等項目中存在的問題。加上產品設有手電筒功能，方便用戶在黑暗環境下工作。

1. 柔性化

可選配柔性線圈，滿足在狹小擁擠空間對粗大導體的測量，交流電流量程高達3000A。

1. 智能化

配置ThermView+熱成像軟件，以及藍牙通信傳輸功能，可以將數據通過藍牙傳輸至APP軟件，也可以通過網絡把圖像數據分享給其他用戶。

• 產品應用

1. 暖通空調及制冷設備電氣故障維修，可測量交流或直流電壓、電流、電阻等。

2. 廣泛應用于工業生產及生活中，不僅可以用于電路檢修，還可以用于電器的檢修。

3. 用于家庭或辦公室裝修、物業維修、家電設備檢修、汽車檢修、工業用電檢測等場景。
